Was muss passieren, wenn die Leitungen undicht sind?

Undichte Leitungen müssen umgehend saniert werden.

  • Reparatur = Behebung von örtlich begrenzten Schäden
  • Renovierung = Verbesserung der Funktionsfähigkeit von Abwasserleitungen unter Einbeziehung des Altrohres
  • Erneuerung = Herstellung neuer Abwasserleitungen in der gleichen oder einer neuen Linienführung

Im Folgenden werden einige Sanierungsverfahren beispielhaft vorgestellt.

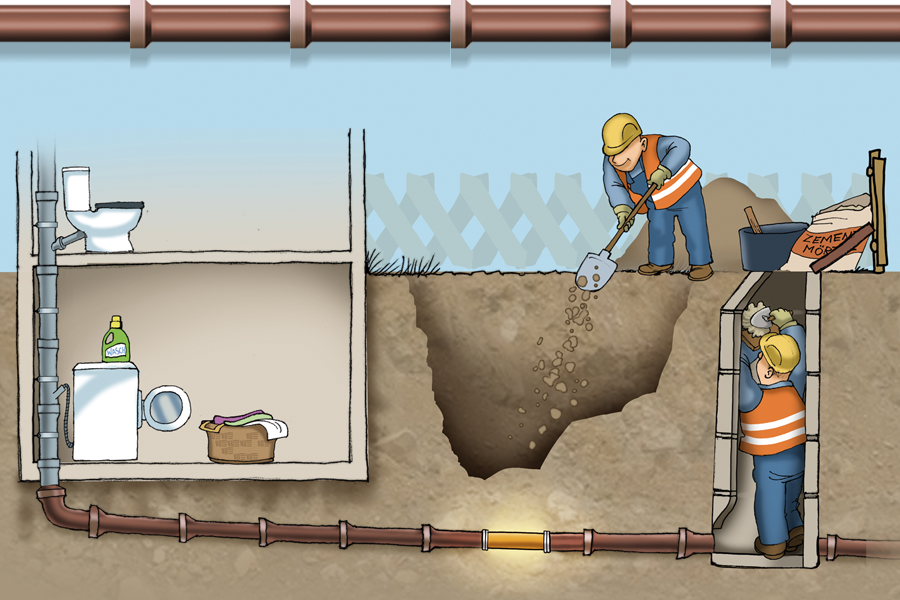

Reparatur in offener Bauweise

Zunächst wird eine offene Baugrube von Hand oder z.B. mit einem Mini-Bagger hergestellt. Danach wird das defekte Rohrstück herausgeschnitten und durch ein neues Rohr ersetzt. Die Rohrübergänge werden mit Manschettendichtungen verbunden und abgedichtet. Abschließend wird die Baugrube wieder verfüllt.

Reparatur in geschlossener Bauweise

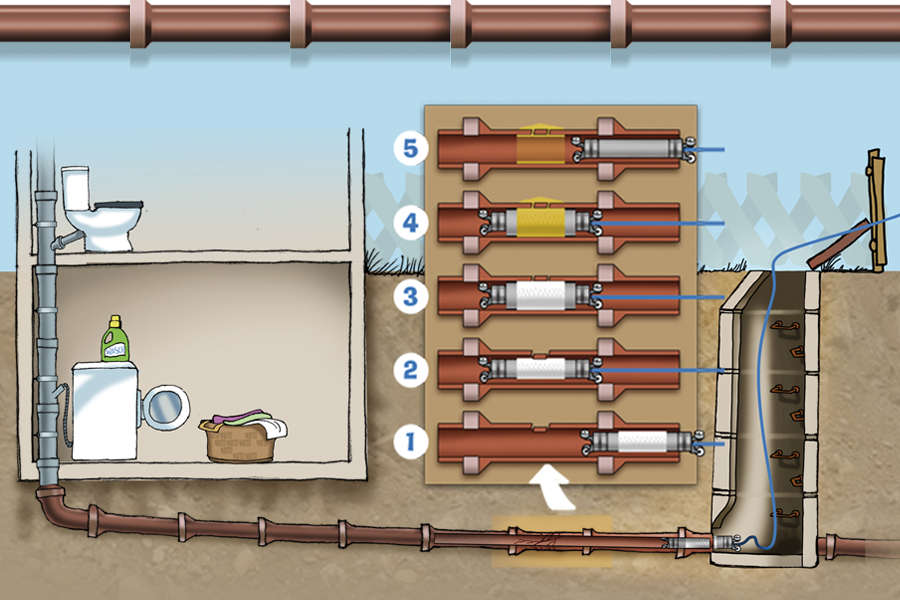

Beispiel: Kurzliner

Ein mit Kunstharz getränkter kurzer Schlauch (ca. 50 cm) aus z.B. Glasfasergewebe wird um einen aufblasbaren Träger (Packer) gewickelt. Anschließend wird der Packer unter Kamerabeobachtung an die Schadensstelle gefahren und mit Luftdruck formschlüssig an die Rohrwand gepresst. Dort verklebt der Kurzliner mit dem Altrohr und härtet aus.

Renovierung

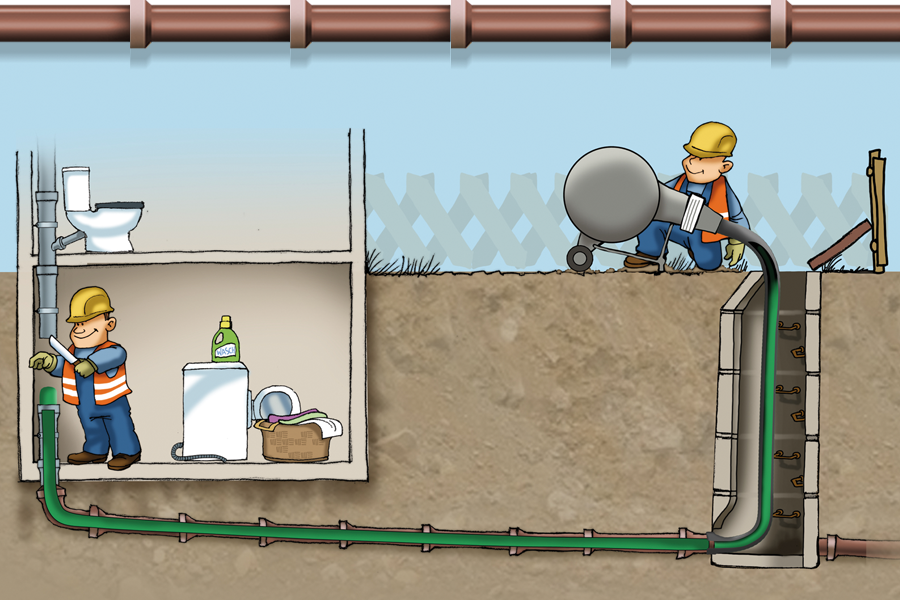

Beispiel: Schlauchliner

Ein mit Kunstharz getränkter Schlauch aus z.B. Nadelfilz wird mit Luft- oder Wasserdruck so in die Leitung eingestülpt und aufgeweitet, dass er an der Rohrwand überall dicht und weitestgehend faltenfrei anliegt und anschließend aushärtet. Überfahrene Anschlüsse müssen mit einem Fräsroboter wieder geöffnet werden. Auch Leitungsbögen können mit diesem Verfahren renoviert werden.

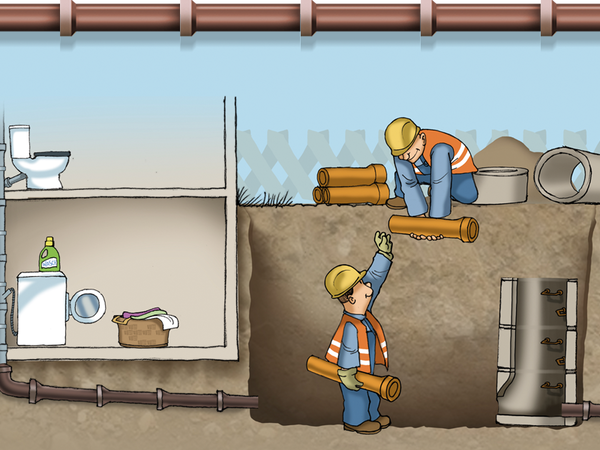

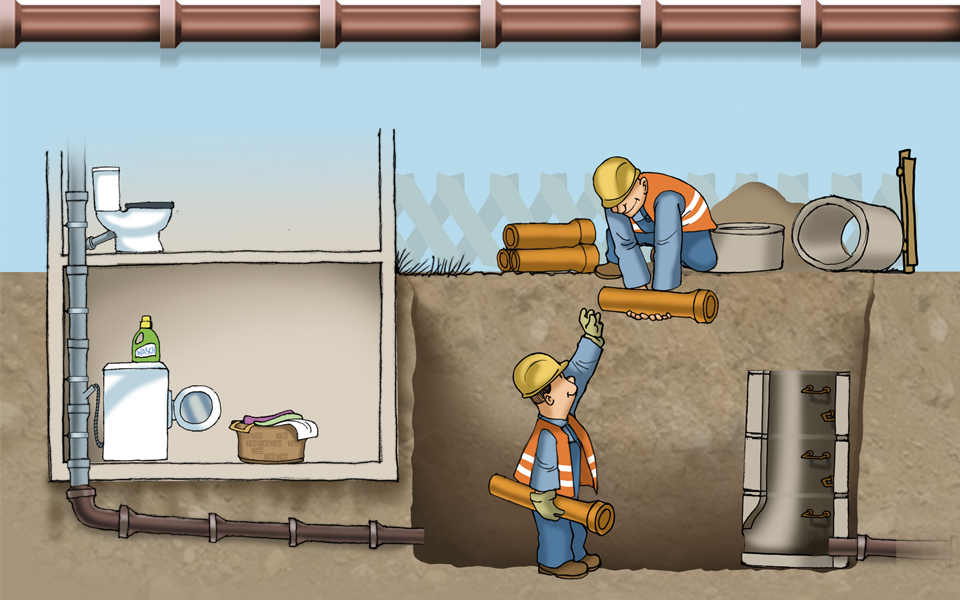

Erneuerung in offener Bauweise

Die klassische Form des Rohrleitungsbaues. Die Abwasserrohre werden in einem offenen Leitungsgraben entweder in der bisherigen oder in einer neuen Linienführung komplett neugebaut.

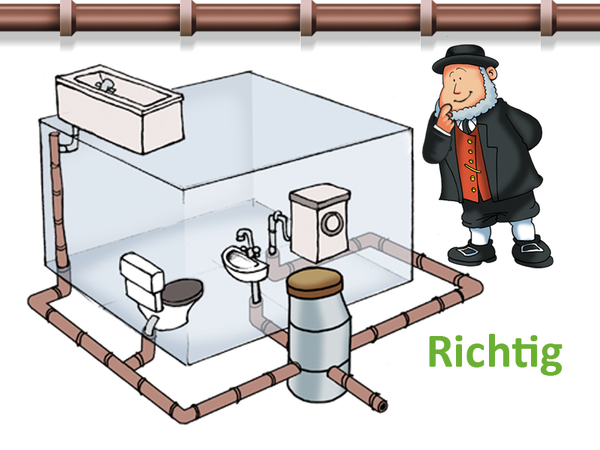

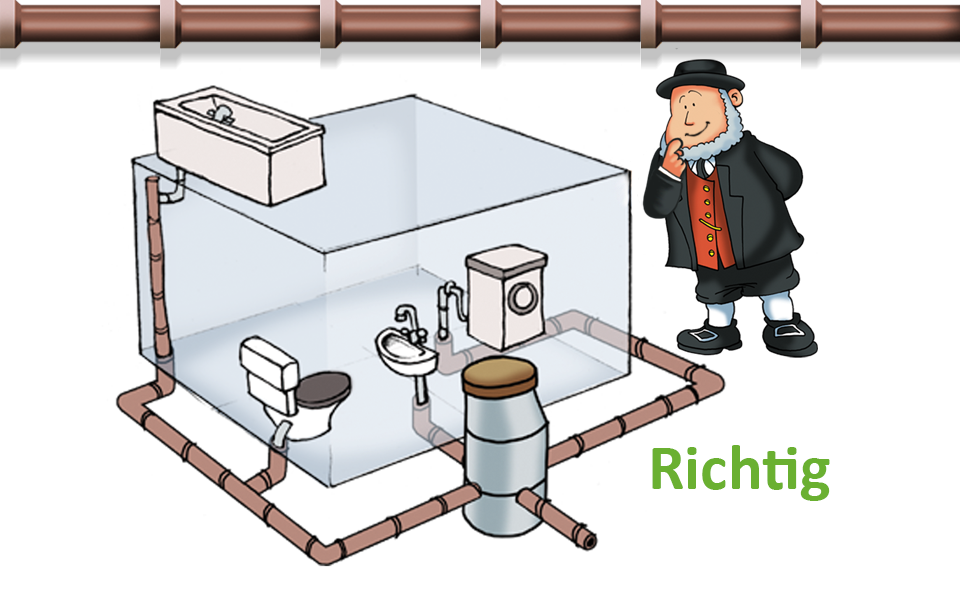

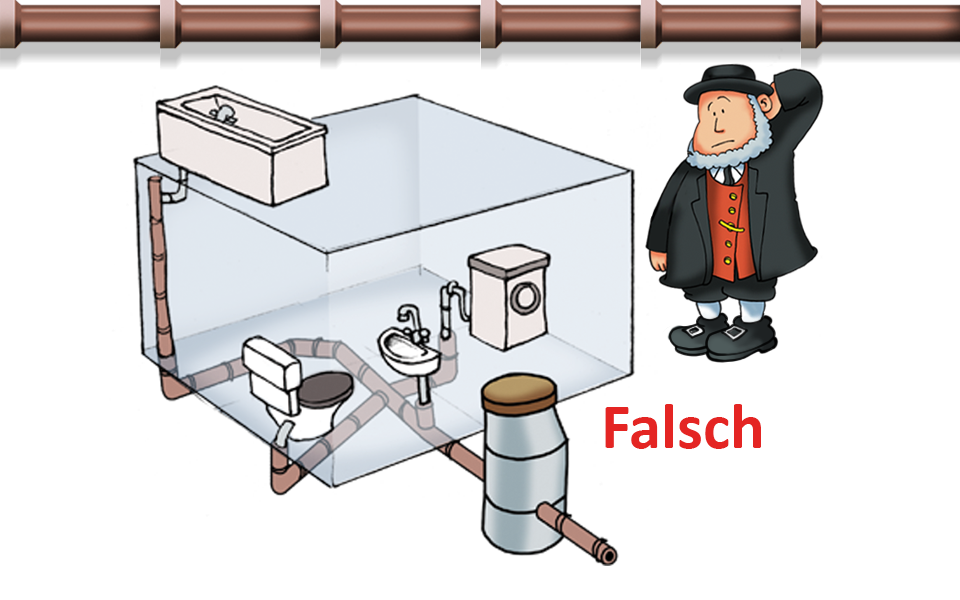

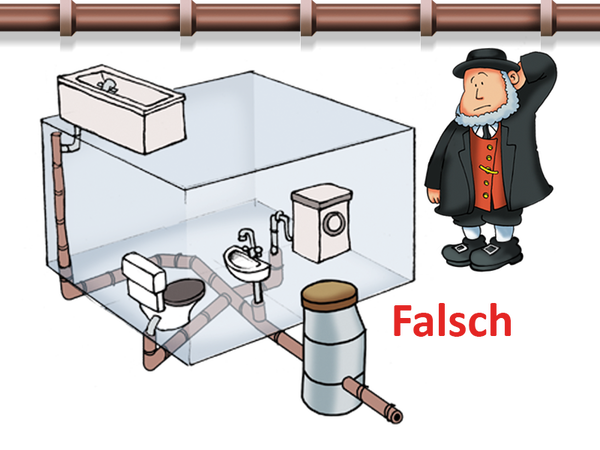

Hierbei ist darauf zu achten, dass die Grundleitungen möglichst kurz und geradlinig aus dem Gebäudebereich geführt werden.

Diese Leitungen sind dann wesentlich einfacher zu überwachen und ggf. instand zu setzen.

Erneuerung in geschlossener Bauweise

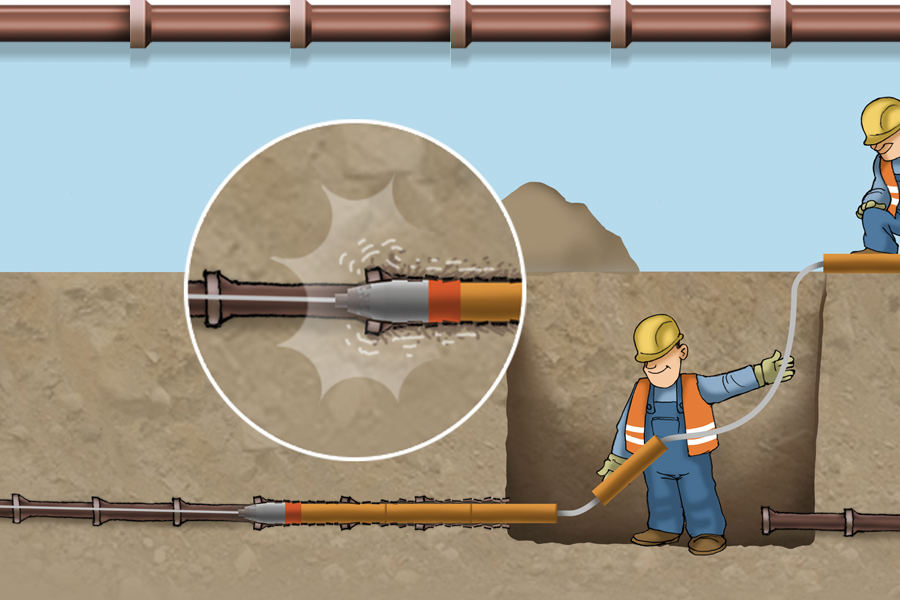

Beispiel: Berstlining

Beim Berstlining wird in der vorhandenen Rohrtrasse eine neue Rohrleitung verlegt. Eine Erdrakete zertrümmert die zu erneuernden Abwasserrohre und verdrängt die Bruchstücke in das umgebende Erdreich. Gleichzeitig wird das neue Rohr als einzelne Rohrstücke oder in einem Stück eingezogen.

Erneuerung

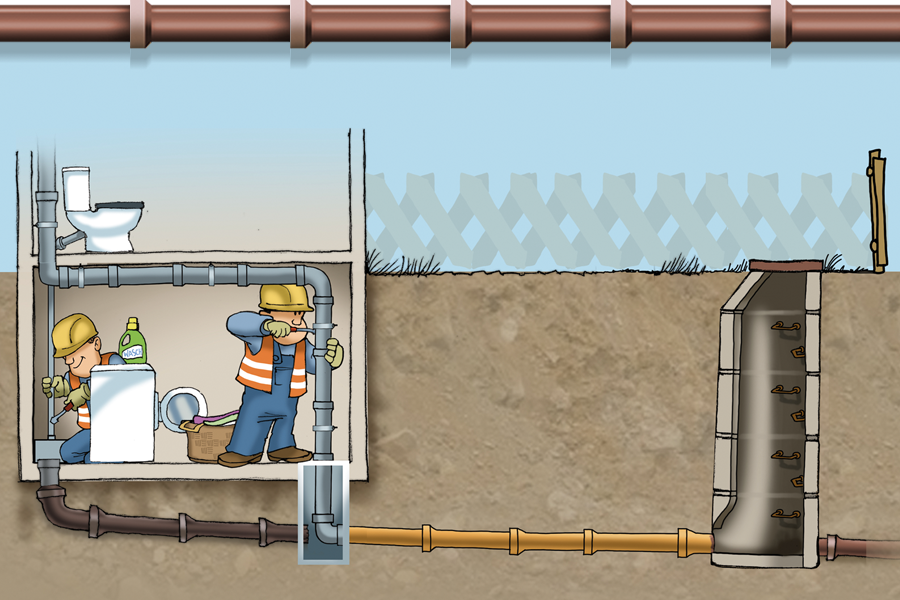

Abhängen von Leitungen im Keller

Schadhafte und somit undichte Rohrleitungen unterhalb der Sohlplatte eines Kellers können meistens nur sehr teuer oder gar nicht saniert werden. Daher ist es ratsam, diese Grundleitungen außer Betrieb zu nehmen und an der Kellerdecke abzuhängen. Wird im Keller beispielsweise eine Waschmaschine betrieben, kann diese dann durch eine moderne Hebeanlage unkompliziert und wartungsfreundlich entwässert werden.

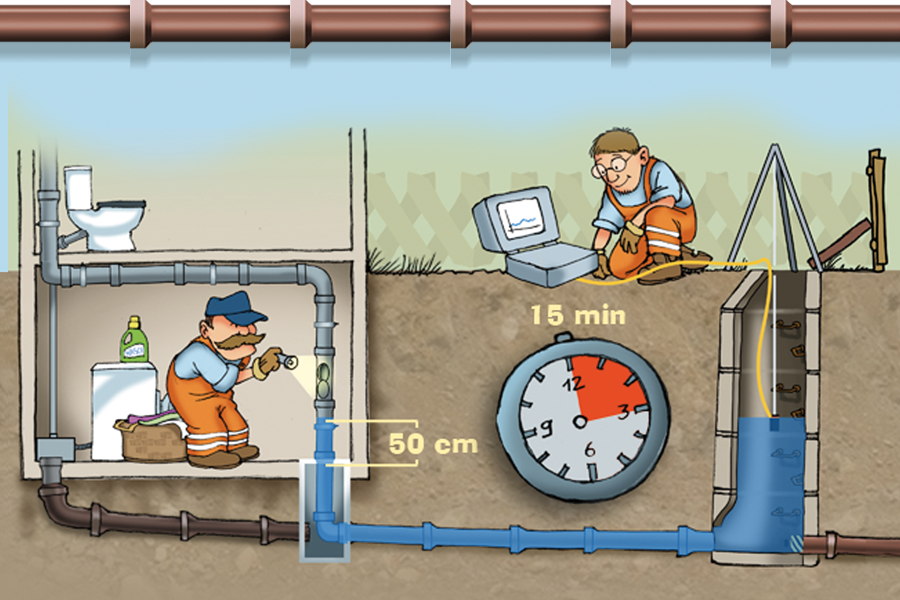

Dichtheitsprüfung mit Wasser oder Luft

Wird mehr als die Hälfte der Grundstücksentwässerungsanlage saniert, muss die Dichtheit der Abwasserleitungen physikalisch, d.h. mit Wasser oder Luft, nachgewiesen werden. Bei einer Dichtheitsprüfung mit Wasser wird die Leitung zunächst mit einer Rohrblase abgesperrt. Dann werden die Rohre bis 50 cm über dem höchsten Punkt mit Wasser befüllt und über 15 Minuten gehalten. In dieser Zeit wird gemessen, wieviel Wasser zusätzlich eingefüllt werden muss, um den Wasserstand zu halten. Die Leitung gilt als dicht, wenn eine bestimmte, von der benetzten Rohrinnenfläche abhängige Wasserzugabemenge nicht überschritten wird.

Sanierungskosten

Die Kosten für die Sanierung sind abhängig u.a. von

  • der Art und dem Ausmaß der festgestellten Rohrschäden,
  • der Länge und dem Verlauf der Leitungen,
  • dem Grad der Verzweigung und
  • der Zugänglichkeit (z.B. mit/ohne Schacht).
  • dem gewählten Sanierungsverfahren und

der Erfahrung des Sanierungsplaners. Die Klärung des geeigneten Sanierungsverfahrens sollte nicht einem Inspektions- oder Sanierungsunternehmen überlassen werden.

Die geeignete und auf die konkrete Grundstückssituation hin maßgeschneiderte Sanierungsart sollte nur ein erfahrener, neutraler z.B. „Zertifizierter Kanalsanierungsberater“ ermitteln. Diese sind i. d. R. in entsprechenden Ingenieurbüros beschäftigt.

Durchschnittskosten für die Sanierung einer Abwasserleitung, Durchmesser 100 mm:

  • Erneuerung in offener Bauweise
    ca. 300,00 EUR pro Meter
  • Erneuerung unter der Sohlplatte
    ca. 550,00 EUR pro Meter
  • Abhängen der Leitung unter der Kellerdecke
    ca. 100,00 EUR pro Meter
  • Schlauchliner ca. 275,00 EUR pro Meter

Die Kosten sind nur als Richtwerte anzusehen. Die tatsächlich entstehenden Kosten können regional stark schwanken und bis zu 30 % von den angegebenen Richtwerten abweichen.

Sie können die Kosten reduzieren, indem Sie sich…

  • mit Ihren Nachbarn zusammenschließen, um die Sanierungsmaßnahmen gemeinsam zu beauftragen,
  • ggf. geplanten Sanierungsmaßnahmen am öffentlichen Kanal in Ihrer Straße anschließen können,
  • sich mindestens 3 Vergleichsangebote von Kanalbau- bzw. Sanierungsfirmen einholen.
Nähere Informationen zu ortsüblichen Kosten und zu Fachbetrieben erhalten Sie beim Bauamt Ihrer Gemeinde oder vom mit der Planung befassten Kanalsanierungsberater.
